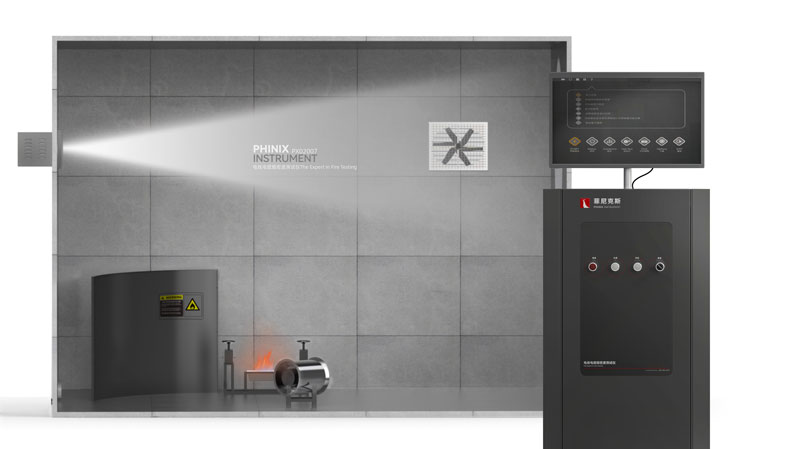

燃烧室适当位置安装集烟罩，排烟管道和风阀等排烟系统，试验结束后排除试验室内烟气，

标准光源：功率100W，12V,光通量2000-3000lm，色温2800-3200K，

光源采用高精度稳压源进行供电，电压显示精度达0.001V，

光源系统可精密调焦，可调至标称光锥直径1.5±0.1M，

进口光接收系统;数据稳定，精确,线性误差率<1%，

配有全自动控制的滤光校正机构，进行光路的自动校正，提高测试准确性，

配备座式风机，风量1-15m3/min让实验室内烟气均衡，电位器调整风扇转速，

酒精金属盘：底面210*110mm，顶面：240*140mm，高度：80mm。

由无水乙醇燃烧提供火源给试样供火。

不锈钢夹具可快速装夹不同线径的试样。

配备精密温度传感器采集燃烧室内温度。

PC+Labview专用软件控制、显示、计算、储存测试参数和测试数据。

程序设置光路校准程序，满足试验的校准要求。
