产品型号:PX07010

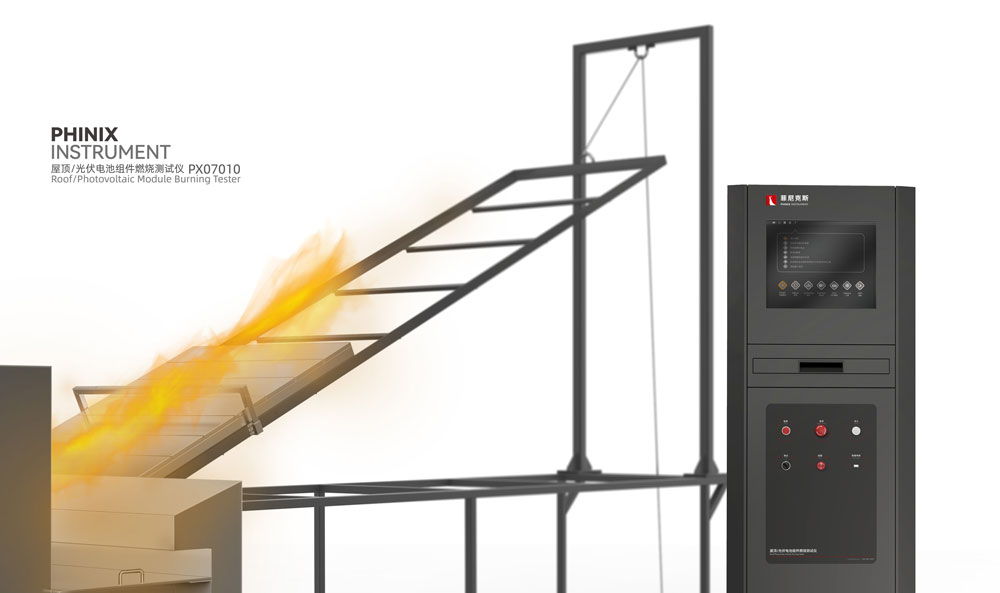

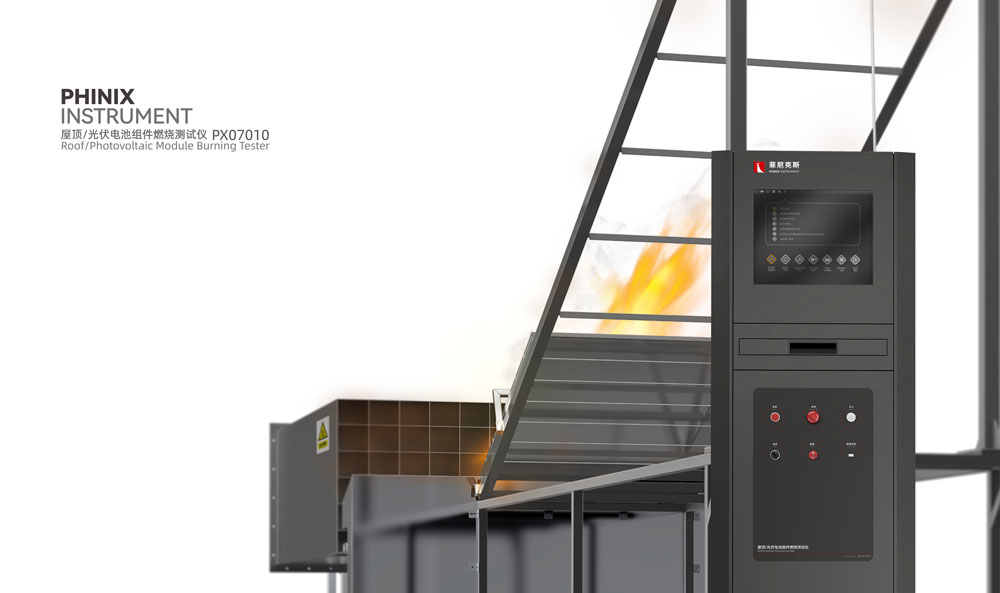

屋顶光伏电池组件燃烧测试仪

应用领域: 建筑材料

技术标准: GB中国标准;国际通用行业标准;其他技术标准

产品简介:

屋顶材料火反应性试验装置 根据 GB/T 30735-2014《屋顶及屋顶覆盖制品外部对火反应试验方法》的编制研发而成,该测试方法主要参照ENV 1187中t1试验方法和ISO 12468-1,本方法规定了3种受火条件下的试验方法,方法A对应于ENV 1187中t1,方法B和方法C对应于ISO 12468-1。分别模拟在有风吹、热辐射等作用调节下,测试屋顶及屋顶覆盖制品外部对火反应的状态。

产品文档下载:
满足技术标准

1、ISO 国际标准化组织:ISO 12468-1: B - 2013,ISO 12468-1: C - 2013

2、EN 欧洲标准:ENV 1187: t1:2002

3、GB 中国标准:GB/T 30735:2014

产品规格
设备尺寸:2100mm(L)×1900mm×(H)×900mm(W)

电        源:AC220V,50A;380V,15KW

重        量:约 400kg

客备气源:丙烷

产品介绍
燃烧及试样装置框架式结构,结构稳固。

控制箱体及配气柜独立设计,便于实验室排布,并能确保设备使用安全。

辐射板辐射面尺寸为600mm×600mm。

提供小型不锈钢管燃烧器,可用于刨花燃烧测试使用。

木垛火气体燃烧装置1套。

燃烧器配备氮化硅点火棒与UV火焰探测器,点火稳定可靠,并具备实时火焰监控效果,防止燃气泄漏,提高试验安全性。

选用进口高精度转子流量计控制燃气流量,配备品牌压力表控制燃气流量,配备电磁阀,在结束试验时自动切断燃气,保证安全。

测试试样架结构采用金属方管及角钢焊接而成。

测试试样架测试角度可调整,采用气动调整方式,用户仅需按键式操作,便于使用。

测试支架角度可调节范围为0-50度,满足ISO 12468 方法A 以及 ENV 1187 t1 中对于试样最大倾斜高度为45度的测试要求。

风道材料为SUS304不锈钢,厚度为2mm,上部风道中安装有细蜂巢式格栅,出口处粗蜂窝状格栅。

风机规格为:风机风速最大为250立方米/min, 风机功率5.5KW。

风机变频调节装置:3相380V 功率5.5KW。

风道采用滚珠丝杆,伺服电机驱动方式,可自动调节角度。

风道可调节角度范围为0-35度,满足ISO 12468 中方法B 和方法C。

配备叶轮式风速计3个,精度为0.1m/s。

电脑+专业软件控制引导试验过程,操作方便,安全可靠。
