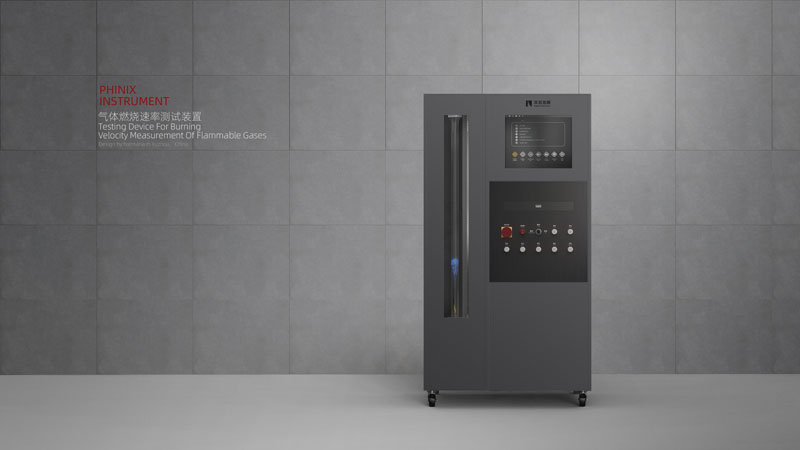

装置采用一体式结构，结构表面采用铁氟龙烤漆工艺，整体美观大方便于清洁。

配备石英混气容器用于混合测试气体。

石英容器底部配置有转速可调搅拌装置，保证内部混气均匀。

配备专用气体真空泵，可用于抽取玻璃容器内部气体，实现抽真空与吹扫等功能。

配备高精度压力传感器，传感器量程0-200KPa（绝压），可用于实现精准配气。

配备石英玻璃测试管，长1200mm,内径40mm，壁厚2mm，带有刻度尺，刻度尺最小刻度不大于1mm。

采用感应电火花的点火方式，点火发生在测试管的底端，点火电极的电源输出为15kV,30mA。

预留温度检测传感器，用于检测测试管内部温度。

配置有玻璃观察窗，便于观察试验现象。

配置专用图像采集系统，用于测试记录火焰燃烧传播现象，并计算传播速度等参数。

装置配有UL9540A专用气体采集罐，可与其他配套装置同步使用。

采用西门子PLC及模拟量模块，搭载NI labview上位机软件，可实现温度、压力、数据以及配气、点火等测试流程的实时监控、显示、控制以及数据存储。
