产品型号:PX01026

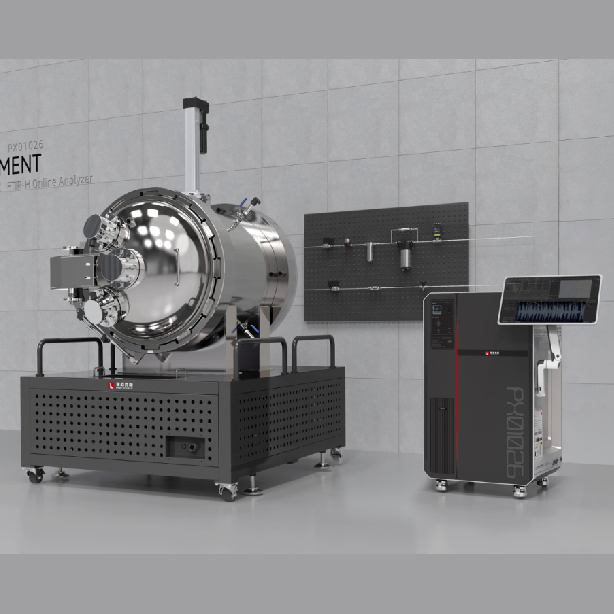

原位气体分析系统

应用领域: 新能源储能,交通运输低空经济,检测认证,火灾科学研究

技术标准: 欧美标准

产品简介:

锂电池热失控原位气体分析系统,以电芯压力容器为电池热失控触发载体,配置气体取样管路及分析仪器仪表, 集触发、检测、分析为一体,满足多种样品测试规格,实现样品装载、热失控触发、信号实时检测、气体组分在线分 析等功能。 同时以本系统作为基础设施,可扩展多种测试,可获取如气体爆炸压力、产气速率、产气量等检测及计算数据, 为生产、科研、检测等多领域提供可靠平台,为电池研发、生产、使用危害性作出有效评估,在安全领域贡献力量。

产品文档下载:
满足技术标准

UL9540A-2025

产品规格

平台尺寸:依需求容积大小确定

控 制 柜:650(L)×675(W)×1750(H)mm

傅立叶分析系统:650(W)×675(D)×1750(H)mm

电    源: AC220V 30A

重 量 约: 900kg

客备气源: 99.99%以上氮气

产品介绍

采用304不锈钢材质舱体,具备优异耐腐蚀性、高温性 及机械强度;设计压力3Mpa。恒定承压2.5Mpa,安全阀 配置确保过压时快速泄压;

支持多通道电池参数在线监测,K型耐高温热电偶线与 进口压力、质量传感器,确保高精度支持加热、过充、 针刺三种触发模式,覆盖多种极端测试场景;

集成抽真空/充氮/排气、氧浓度检测(0-100% Vol.)、 视频监控等功能,满足复杂实验需求数据输出;

配备多层次取样管,并对压力容器内部压力进行实时监 测,采样回路自动切换保证气路通畅;

配备管道加热装置,自动加热取样管道,防止液态电解液 入侵导致分析仪受损,同时降低干扰提高气体组分测量精 度;

配置FTIR红外光谱分析仪及电化学传感器,并针对锂电池 热失控复杂气体建立专业分析模型,在线精确测量热失控 气体成分;

自主设计监控操作软件,软件界面简洁直观,操作便捷, 低延迟实时监测容器内气体成分、样品参数及环境状态;

支持扩展数据采集及产气速率、产气量自动计算功能模块, 测试过程中的数据自动加载到软件中。
